    1. 產品詳情

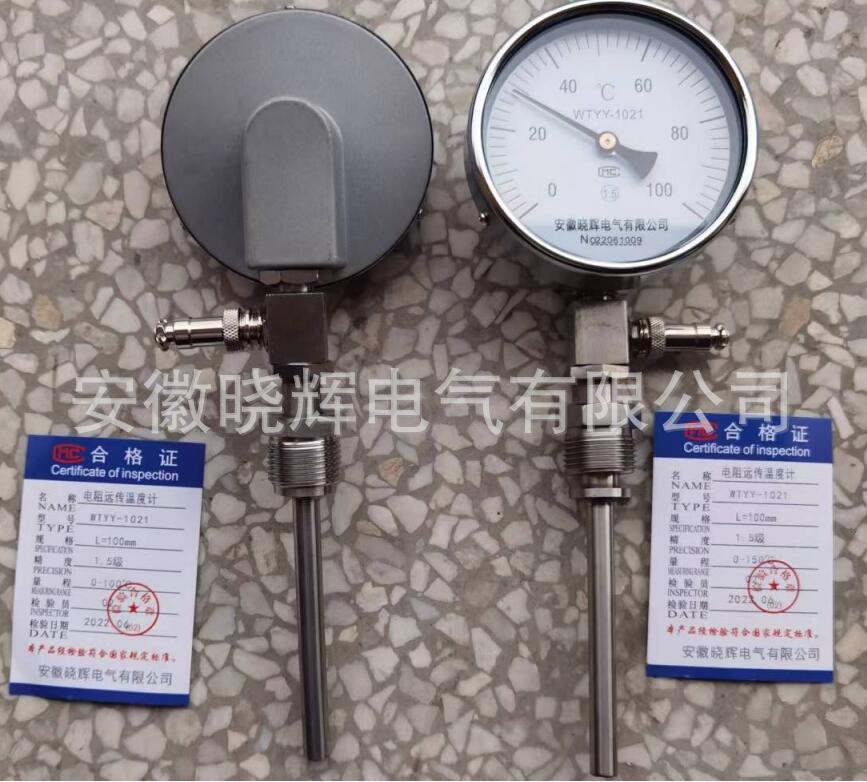

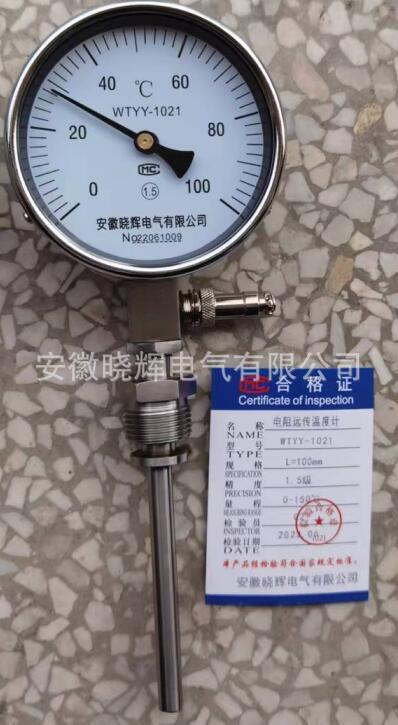

      • 產品名稱:壓力式遠傳溫度計

      • 產品型號:WTYY-1021 WTYY-1011 WTYY-1031
      • 產品廠商:春輝
      • 產品價格:0
      • 折扣價格:0
      • 產品文檔:
      你添加了1件商品 查看購物車
      簡單介紹:
      壓力式遠傳溫度計,液體壓力式溫度計以及由此的系列化溫度儀表,克服了傳統膨脹式溫度計性能單一、短、性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍,****將鉑或銅熱電阻測溫元件安裝于測溫元件內,實現了機電一體化的測溫功能。
      詳情介紹:

      一、概述:
           壓力式遠傳溫度計,帶電阻遠傳溫度計、WTY-系列遠傳溫度計 ,液體壓力式溫度計以及由此的系列化溫度儀表,克服了傳統膨脹式溫度計性能單一、短、性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍,****將鉑或銅熱電阻測溫元件安裝于測溫元件內,實現了機電一體化的測溫功能。形成了以液體壓力式溫度極為基本測溫儀表的遠傳、防爆、防震、防腐、電接頭、溫度信號變送等多功能、系列化溫度儀表。
      二、壓力式遠傳溫度計性能:
            1.具有測溫探頭小,靈敏度高、線性刻度、等特點。
            2.具有遠傳輸出電阻信號(PT100),抗震性,耐腐蝕性及大功率開關信號等多種功能。
            3.結構形式與同類產品相同,可替代。
      三、壓力式遠傳溫度計參數:
          1、測溫范圍  -40~600℃
          2、環境溫度-10~55℃
          3、相對濕度 ≤95%
          4、指示精度1.5級
          5、時間常數 ≤60S
          6、探頭耐震 6Mpa
          7、探頭直徑:8-10mm、可動外螺紋:M272
          8、熱電阻PT100(單路、雙路輸出)或4-20mA電流輸出
      四、壓力式遠傳溫度計型號及規格組成 :
      1.WTY系列溫度計編號規則
      2.WTY系列溫度計編號說明
      ① 編號中斜杠“/”前面型號部分,按《工業自動化儀表產品型號編寫原則》的規定編寫,“/”后面為規格部分 設計選型時因字符太長無法填寫,可與我公司聯系約定其它代號。
      ② 編號節中的儀表功能為基本功能,若要選擇一項以上功能,請在編號中增加第三節“功能組合”,其中防震、電接頭和高指示三者之間只能選擇一種功能,防爆與電接頭兩者功能 也不能組合。③ 附加說明請注明軟尾材料、出線裝置型號及位置、是否帶保護套管、防爆儀表出線方式、熱點阻分度號等以及其它要說明的內容。例如:“WTY-1033-X2-F 0~100℃ Φ1230010M的內容剎車管Pt100左接線盒”表示:該溫度計為液體壓力式帶電接頭雙上限報警熱電阻遠傳溫度計,且帶防腐套管,其具體尺寸為:溫包直徑12mm,插入深度300mm,剎車管軟尾長10M。鉑熱電阻Pt100,左接線盒引線,安裝螺紋為卡套螺紋M272。
      五、壓力式遠傳溫度計規格與參數:
             1.基本參數
            環境溫度:-10~+55℃  相對濕度:5~95%  指標度:1.5級
           時間常數:9秒(包聚四氟乙烯時為34秒)  熱電阻分度號:Pt100或Cu50

      熱電阻精度等級:ZBY 301-85 B級  熱電阻熱響應時間:τ0.5=35秒(包聚四氟乙烯時為45秒)
            2.儀表量程

      0點量程
      0點量程
      -4080  050  0100  0 150
      0 200  0250  0300 0400
      0500  0600
      50 100    50150  100200
      150250  200400  200500
      200 600  300500  400600
      3.WTY系列溫度計功能組合與生產型號一覽表:



          WTY-1□□□
          WTYY-1□ □□
          WTYZ-10□□
          WTYX-10□□
          WTYS-1□□□
         液體壓力式溫度計
         液體壓力式熱電阻遠傳溫度計
         液體壓力式防震溫度計
         液體壓力式點接點溫度計
         液體壓力式熱電阻溫度變送器(4-20mA輸出
          WTYY-10□ □-X
          WTYS-10□□-X
          WTYY-10□□-Z
          WTYS-10□□- Z
          WTYY- 1□□□-B
          WTYY-10□□-BZ
          WTYS-1□□□- B
          WTYS- 10□□-BZ
          WTYY-1□□□-d
          WTYY-1□□□- dZ
          WTYS-1□□□-d
          WTYS-10□□-dZ
         液體壓力式帶電接點熱電阻遠傳溫度計
         液體壓力式帶電接點熱電阻溫度變送器
         液體壓力式防震型熱電阻遠傳溫度計
         液體壓力式防震型熱電阻溫度變送器
         液體壓力式本安防爆型熱電阻遠傳溫度計
         液體壓力式本安防暴防震型熱電阻遠傳溫度計
         液體壓力式本安防暴型熱電阻溫度變送器
         液體壓力式本安防暴防震型熱電阻溫度變送器
         液體壓力式隔爆型熱電阻遠傳溫度計
         液體壓力式隔爆防震型熱電阻遠傳溫度計
         液體壓力式隔爆型熱電阻溫度變送器
         液體壓力式隔爆防震型熱電阻溫度變送器
          WTY□-1□□ □-□F
         液體壓力式防腐系列溫度計




      W T Y □- □ □ □-□□ □ □ □ □├常壓可不標
      │ │ │ │ │  │ │ │ │ │ │ │ │
      │ │ │ │ │  │ │ │ │ │ │ │ └─-附加說明
      │ │ │ │ │  │ │ │ │ │ │ └─── 安裝螺紋
      │ │ │ │ │  │ │ │ │ │ └-尾長直徑×硬尾長×軟尾長
      │ │ │ │ │  │ │ │ │ └── 儀表量程
      │ │ │ │ │  │ │ │ └─── ─功能組合──────────——————————Z→防 震


      │ │ │ │ │  │ │ └─────- ───────── ————0→軸向        X→電接點

      │ │ │ │ │  │ │                                                                1→徑向        F→
      │ │ │ │ │  │ └────表面直徑──── —————1→Φ60      2→        B→本安型
      │ │ │ │ │  └指示方式0→                       2→Φ80      3→       d→隔爆型
      │ │ │ │ └小型指示    2→高指示                    3→Φ100    5→萬向
      │ │ │ └──儀表功能Y→ (Y2→雙支電阻 ) 5→Φ 150
      │ │ └── Z→ (YP→并聯式)  X →單接點
      │ └─── 彈性元件X→電接點───────X1 →上下限
      └────溫度儀表S→變送器                 X2 →雙上限
      軸向、徑向和萬向型
      表面直徑D(mm)
      φ 60
      φ 80
      φ 100
      φ 150
      儀表
      B
      D1
      B
      D1
      B
      D1
      B
      D1
      WTY
      非電接點
      溫度計
      36
      68
      36
      85
      36
      105
      36
      155
      WTY
      帶電接點
      溫度計
      /
      58
      85
      65
      105
      65
      105
      軸向WTY
      溫度計
      徑向WTY
      溫度計
      萬向WTY
      溫度計
      WTYY或
      WTYX型溫度計
      (航空插頭)
      WTYY或
      WTYX型溫度計
      (接線盒)
      WTYY-B或
      WTYY-d型
      防爆溫度計
      嵌裝和掛裝型
      表面直徑 D(mm)
      φ 80
      φ 100
      φ 150
      儀表
      B
      D2
      B
      D2
      B
      D2
      WTY
      非電接點溫度計
      54
      95
      54
      115
      54
      165
      WTY
      帶電接點溫度計
      76
      95
      74
      115
      74
      165
      嵌裝WTYY溫度計
      (測溫元件上部出線)
      嵌裝WTYS或
      防爆溫度計
      掛裝WTY溫度計表頭
      掛裝WTYY或WTYX溫度計
      (表頭下部出線)




      注:1、電接點、熱電阻或溫度變送器的出線裝置一般位于表頭下部,變送器出線裝置采用防爆接線盒出線裝置。
          2、嵌裝和掛裝型隔爆溫度計,接線盒安放在測溫元件上部,嚴禁放于表頭下部。
          3、嵌裝和掛裝本安防爆溫度計,接線盒一般安放在表頭下部,也可以根據需要安放在測溫元件上部。
          4、當儀表量程上限大于等于300℃時,安裝螺紋由不銹鋼材料制造,同時安裝螺紋至表頭尺寸 h=100毫米;當儀表量程上限小于300℃時,安裝螺紋由H62黃銅制造 h=60毫米。
      安裝螺紋按以下方式表示:
          (1). 無固定螺紋:注“無”字;
          (2.) 活動內螺紋:在螺紋尺寸前加注“HN”字;
          (3). 活動外螺紋:在螺紋尺寸前加注“HW”字;
          (4). 固定螺紋:在螺紋尺寸前加注“GD”字;
          (5). 卡套螺紋:在螺紋尺寸前加注“K”字;
          (6). 固定法蘭:在螺紋尺寸前加注“GF”兩字;
          (7). 可動法蘭:在螺紋尺寸前加注“DF”兩字;
          (8). 卡套法蘭:在螺紋尺寸前加注“KF”兩字。
       1
      3undefined
      7
      5
      8
      2undefined
      undefinedundefined
      undefined
      undefinedundefined
      undefined
      undefined
      undefined
      3

      undefined

      undefined
      undefined2
      undefined
      undefined
      5
      2undefined
      undefinedundefined

      undefined
      undefinedWTYY-Z-6


      徑向中間帶接線盒

      壓力式遠傳溫度計

      壓力式遠傳溫度計壓力式遠傳溫度計

      壓力式遠傳溫度計



      壓力式遠傳溫度計

      軸向帶接線合

      壓力式遠傳溫度計壓力式遠傳溫度計壓力式遠傳溫度計


      WTYY-1031壓力式遠傳溫度計壓力式遠傳溫度計壓力式遠傳溫度計

      軸向型WTYY-1022照片

      壓力式遠傳溫度計

      壓力式遠傳溫度計壓力式遠傳溫度計

      壓力式遠傳溫度計壓力式遠傳溫度計

      壓力式遠傳溫度計

       WTYY-1031F(村四氟)

      undefined
      undefinedundefined
      undefinedundefined

      WTYY-1021B防爆型
      undefinedundefined

      現場安裝照片:

      undefined
      undefined


       WTYY-1011
      undefined
      undefinedundefined



      414414-1
